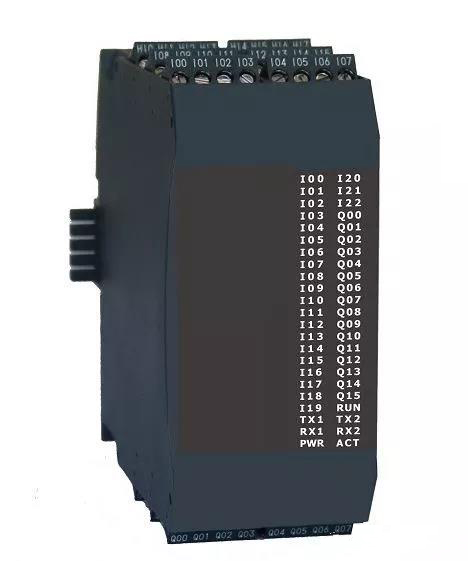

KR-JKQ1系列起重機專用集成邏輯控制器（以下簡稱集控器）是我公司針對起重機的工況而研發的一種工業控制器，用來代替PLC及繼電器邏輯實現對各種機構驅動的控制。集控器的功能和性能與目前市場上的國內外PLC相比，具有幾點較為明顯的優勢：

·集成化

·大功率輸出

·寬工作溫度范圍

·維護簡單

·基于集控器的電控系統綜合價格不高于傳統控制電控系統

工作原理

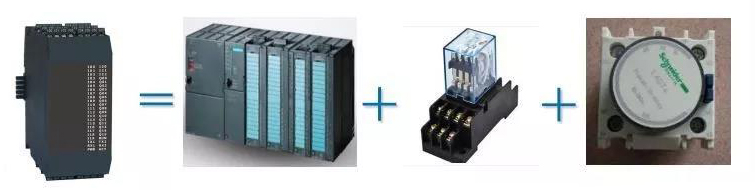

集控器的作用

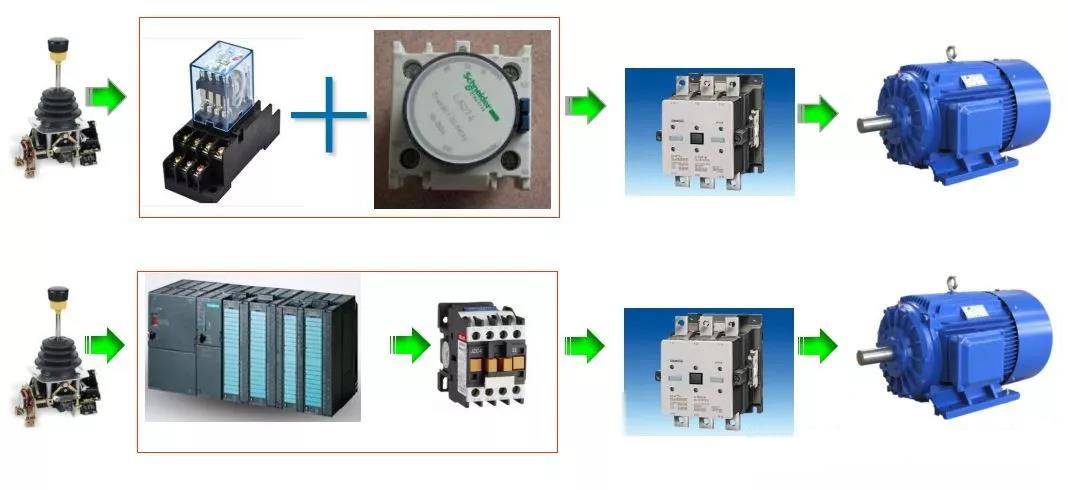

傳統起重機的電氣原理

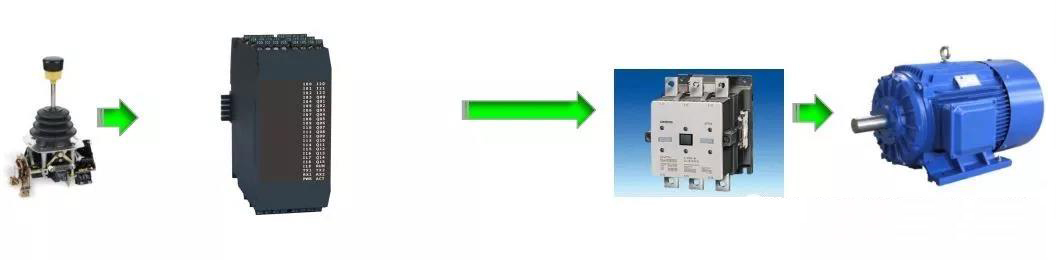

新型集控器的電氣原理

集控器的適用情形

集控器的適用面很廣，因為起重機各機構無論是哪一種驅動電機方式，如變頻驅動、調壓驅動、或者是轉子切串電阻驅動，都可以由集控器來完成邏輯控制；同時采用集控器進行電氣系統設計替代了繼電器控制邏輯設計，可以簡化設計線路，減少控制電纜及小車電纜導電電纜，提高起重機整機電氣性能，降低故障率。

集控器適用以下情形：

·常規起重機的電氣系統設計

·常規起重機的升級改造

·增加安全監控系統的改造

集控器用于常規起重機電氣系統設計

基于集控器的常規起重機電氣系統具有模塊化控制的顯著特點。典型系統設計如下：

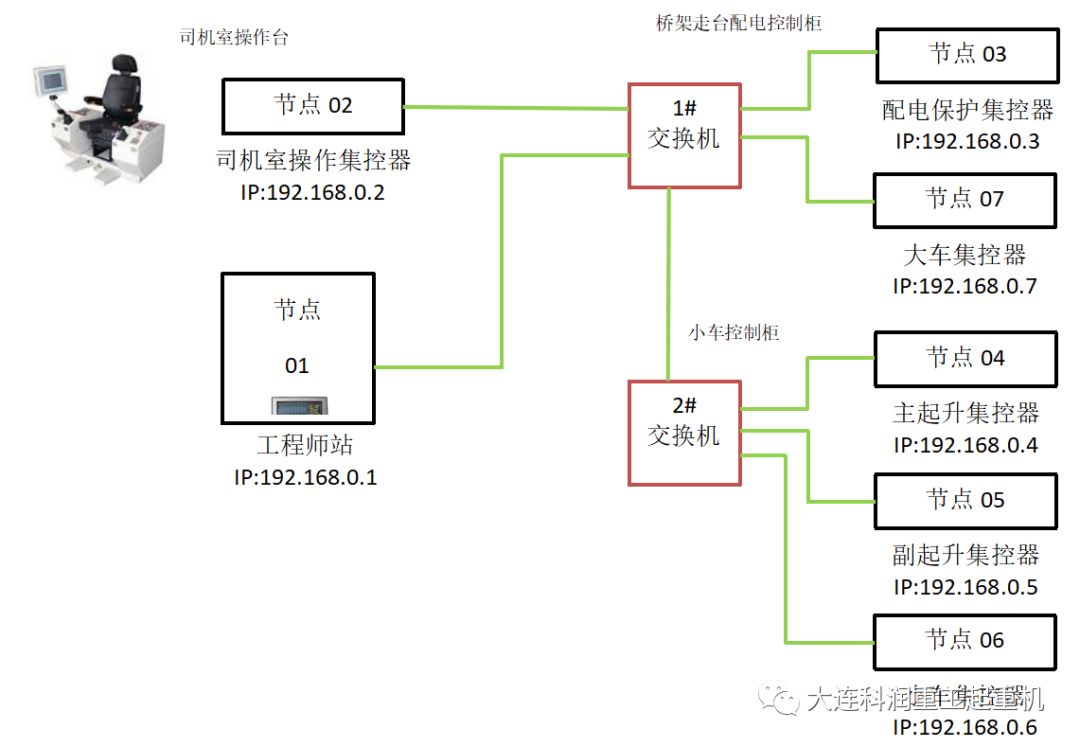

網絡拓撲圖

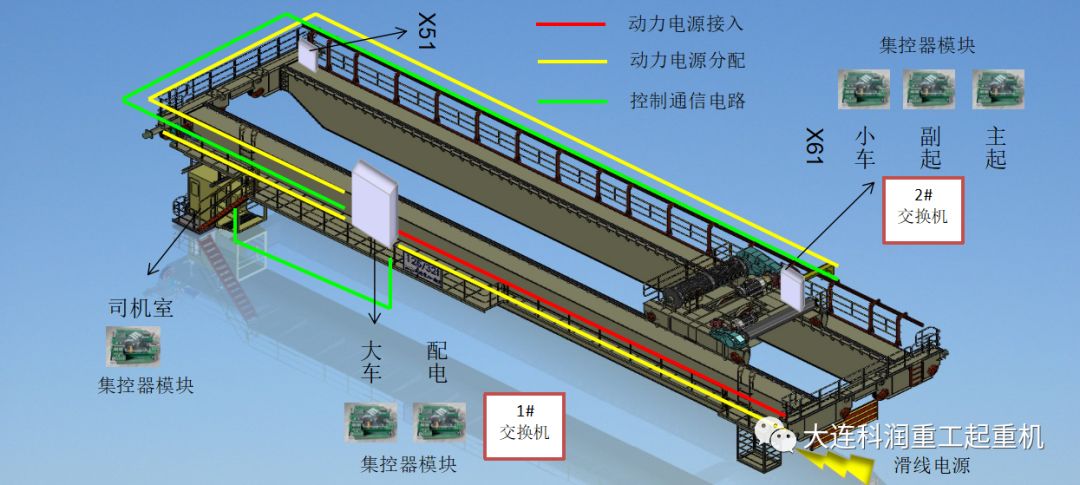

集控器的位置示意圖

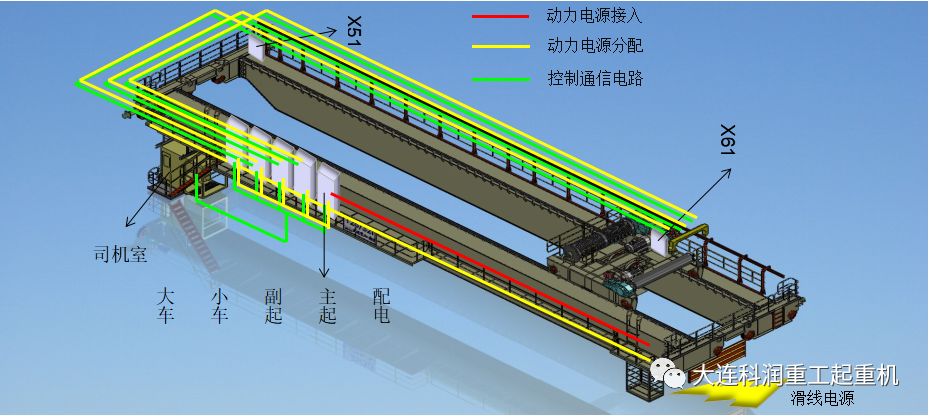

常規設計的典型起重機電氣系統如下圖，基于集控器的電氣系統設計也可以采用該 方案，但較上圖方案線纜多。

集控器用于常規起重機的升級改造

集控器同樣非常適合起重機的舊車改造升級，因為通過去掉原起重機復雜破舊而多故障的繼電器控制線路，可以通過集控器簡易快速地搭建各機構控制邏輯，不改變原驅動方式及主回路，只改變控制方式。通常舊車環境相對惡劣，具有粉塵濃度高、震動大、濕度大、 電網電壓波動大、環境溫度變化大等特點。集控器已采取專門措施并經性能實驗對這種惡劣環境有很好的適應性。

集控器用于增加安全監控系統的改造

由于集控器的網絡化設計功能，使得安全監控系統需要的輸入輸出信號可以通過集控器網絡直接讀取，方便了增加安全監控系統改造的設計和施工。所有安全監控系統需要的信號，經過集控器收集整理后統一通過總線通訊傳送給監控系統主機。

型號及規格

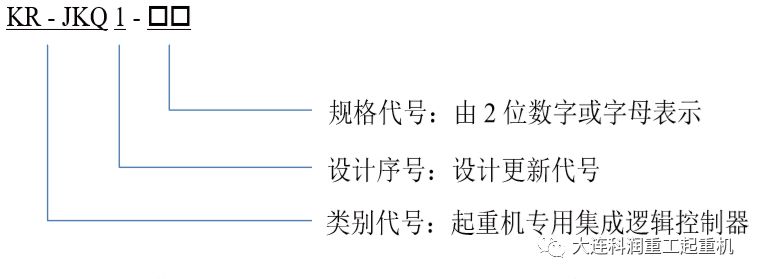

型號：

KR-JKQ1型集控器采用通用化模塊設計，所有模塊是同樣的（電源模塊除外），通過模塊上面的撥碼開關來定義不同的功能，并調用不同的子程序，完成不同的功能。

規格代號含義：

KR-JKQ1-00    配電保護集控器

KR-JKQ1-01    兩檔反接起升集控器

KR-JKQ1-02    單相制動起升集控器

KR-JKQ1-03    對稱切電阻啟動集控器

KR-JKQ1-04    一檔滑行平移集控器

KR-JKQ1-05    司機室操作集控器

KR-JKQ1-06    通用變頻調速集控器

KR-JKQ1-07    通用調壓調速集控器

KR-JKQ1-PS    電源模塊

KR-JKQ1-XX    可以根據用戶要求工藝定制功能模塊

KR-JKQ1系列集控器內置了各種起重機機構控制工藝，還可以根據用戶要求定制設計特定的控制工藝。使用集控器可以節約起重機電氣系統制造成本、降低故障率、增強可維護性、提高整機電氣性能，實現起重機電氣系統的通用化、系統化、模塊化。

技術參數

集控器(功能模塊)的技術參數

序號 名稱                             描述

工作電壓                  20~26VDC

數字量輸入（D I ）  24路，24VDC

數字量輸出（DQ）  12路繼電器輸出，

0VDC5A/250VAC10A

功率消耗                  <8W

網絡通訊接口           1路10M/100M以太網

接口（RJ-45）

工作溫度                  -40~85℃

工作濕度                  ≤95%

電磁兼容                  電快速瞬變脈沖群

抗擾度試驗-IEC3級

電源模塊的技術參數

序號 名稱                             描述

1. 輸入電壓                 150~260VAC，

50/60Hz

2. 輸出電壓                 24VDC  ×2

3. 額定功率                 100W

4. 工作溫度                 -30~50℃

集控器的性能說明

集控器以工業級32位高性能MCU為核心，集開關量輸入輸出，以太網，RS-485等多種資源為一體，運算處理能力強，功能全，使用方便。

供電電源采用直流24V供電的形式，采用隔離DC-DC變換技術，全浮空電路設計以及輸入輸出自恢復保護和瞬態電壓抑制等可靠性措施，集控器具有較強的抗過載能力和抗電磁干擾能力。

一般采用一個專用控制器控制起重機電氣系統的一個機構。多個專用控制器控制的所有機構通過以太網構成的網絡，有機的控制整臺起重機的工作。

這款新型集控器的功能較目前市場上的國內外通用PLC相比，具有幾點較為明顯的優勢，如：多種功能集成化、大功率輸出、寬工作溫度范圍。

設計選型

通常一個機構選用一塊集控器（功能模塊）。一個集控器模塊擁有標配的24路DI和12路DO，一個集控器通?？梢詽M足一個機構 的設計使用需求。

配電保護可以選用：

KR-JKQ1-00    配電保護集控器

·起升機構主要有以下幾種集控器模塊：

KR-JKQ1-01    兩檔反接起升集控器

KR-JKQ1-02    單相制動起升集控器

KR-JKQ1-03    對稱切電阻啟動集控器

KR-JKQ1-06    通用變頻調速集控器

KR-JKQ1-07    通用調壓調速集控器

·平移機構主要有以下幾種集控器模塊：

KR-JKQ1-03    對稱切電阻啟動集控器

KR-JKQ1-04    一檔滑行平移集控器

KR-JKQ1-06    通用變頻調速集控器

KR-JKQ1-07    通用調壓調速集控器

·操作模塊的選擇應根據司機室或遙控器的輸入輸出點數，選取1塊或多塊模塊：

KR-JKQ1-05    司機室操作集控器

·電源模塊的選擇應根據機構布置情況，可以為每個機構采用各自一個電源模塊供電，也可為多個機構采用一個電源模塊共用供電。                                KR-JKQ1-PS    電源模塊

·定制功能模塊，需提供詳細明確的控制邏輯要求說明。

KR-JKQ1-XX    可以根據用戶要求工藝定制功能模塊

外形及安裝尺寸

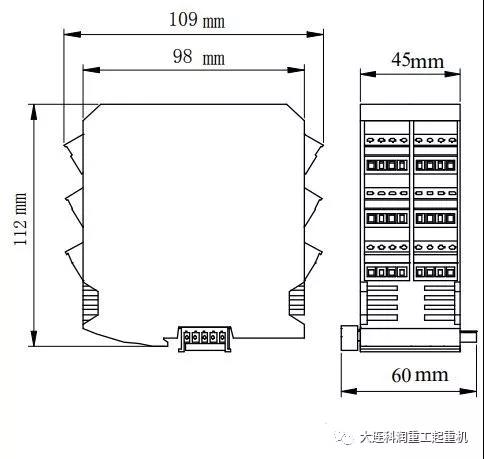

KR-JKQ1封裝型集控器安裝尺寸

質保說明

（1）KR-JKQ1系列控制器質保期1年。

（2）質保范圍及辦法：

a) 用戶必須保留產品側面的出廠編號。

b) 自本公司發貨日起在正確使用的前提下，1年內如發現：無法正常工作、電源短路等，請將原物寄回我公司質檢部（郵件地址電聯）。經檢驗確屬質量問題，本公司將免費給與維修或更換。

c) 由于短路或人為因素而損壞的不屬質保范圍。

d) 外殼損壞不屬質保范圍。

訂貨須知

用戶訂貨時請寫明型號、規格、應用場合。例如：KR-JKQ1-03（對稱切電阻啟動集控器）。

如果為非標訂貨，應提供具體的控制工藝要求說明。

如果是購買備件，還應提供原產品的產品序號，序號在成品銘牌上可以找到。

聯系方式：

商務聯系電話：18604097931

技術聯系電話：13342222375

歡迎您的咨詢
